1. La Realidad: ¿Por qué el 83% de los aplicadores fracasan?
Usted invierte en la mejor semilla y el químico más avanzado, pero si su equipo falla en la entrega, está saboteando su propia rentabilidad. Estudios en Nebraska (1988) revelaron que 5 de cada 6 aplicadores (83%) cometían errores de dosis superiores al 5%. En Dakota del Norte, el 60% de los pulverizadores evaluados superaban el 10% de error.
El problema es que este fallo es invisible: el operario ve salir agua, pero no sabe cuántos miligramos de ingrediente activo están cayendo realmente por cada metro cuadrado.
Aunque no existen estadísticas de incidencia pública como en EE.UU., la evidencia circunstancial confirma que el problema es igualmente grave y se están tomando medidas.
Conclusión regional: El potencial de ahorro del 30% es ampliamente reconocido, y la profesionalización del sector avanza a través de cursos y certificaciones.
2. Conocimiento vs. Acción en la Práctica Real
| Aspecto Clave | Lo que «Debe Saber» (Conocimiento) | Lo que «Debe Hacer» (Acción) |
|---|---|---|
| Boquillas | El material de la boquilla (cerámica, acero) determina su vida útil; el bronce se desgasta rápidamente. | Medir el caudal de cada boquilla individualmente y reemplazar las que varíen >10% del promedi. Limpiar solo con cepillo suave. |
| Presión | Aumentar la presión cuadruplica el caudal, pero crea gotas finas y aumenta la deriva. Sirve para ajustes pequeños. | Usar la presión recomendada por el fabricante de la boquilla y el producto. Verificar el manómetro. |
| Velocidad | El velocímetro del tractor puede tener un error de hasta el 30% por patinaje. | Medir la velocidad real con un cronómetro en un recorrido de prueba en el campo. |
| Calibración | Una mala calibración puede resultar en concentraciones de hasta 4 veces la dosis en algunas zonas del campo. | Recalibrar al inicio de la temporada, tras cada 4 aplicaciones y después de cualquier cambio en el equipo. |
| Normativa | Aplicar la dosis correcta no es solo una recomendación técnica, es un requisito legal. | Leer y seguir la etiqueta del producto, que tiene fuerza de ley. Llevar registros. |

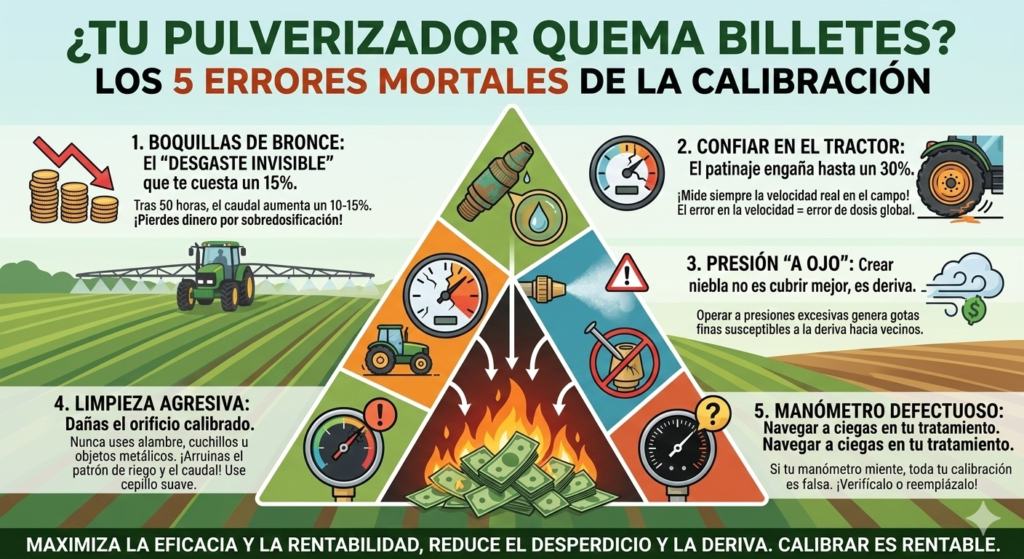

3. El Impacto Económico: El Coste de «No Tener Tiempo»
Una mala calibración no solo es una ineficiencia técnica; es una fuga de capital que puede alcanzar el 30% del presupuesto de insumos.
| Problema de Calibración | Consecuencia Técnica | Impacto Económico Real |
| Boquillas desgastadas | Caudal aumentado >10% | Sobredosificación directa y desperdicio de producto. |
| Velocidad incorrecta | Desajuste entre avance y flujo | Error de dosis global (si vas un 20% más lento, gastas un 20% más). |
| Presión excesiva | Generación de gotas finas | Pérdida por deriva: el producto vuela al vecino, no a tu hoja. |
| Manómetro defectuoso | Lectura falsa de presión | Error en toda la cadena de cálculo de la gota. |
4. marca la diferencia
Para dominar la pulverización, un técnico debe conocer estas tres leyes físicas ineludibles:
A. El material de la boquilla define tu margen
No todas las boquillas se desgastan igual. El bronce, tras solo 50 horas de uso, puede aumentar su caudal un 15%. En cambio, el acero inoxidable endurecido o la cerámica apenas varían un 2% en el mismo periodo. Si usas bronce, estás aplicando más producto cada día que pasa.

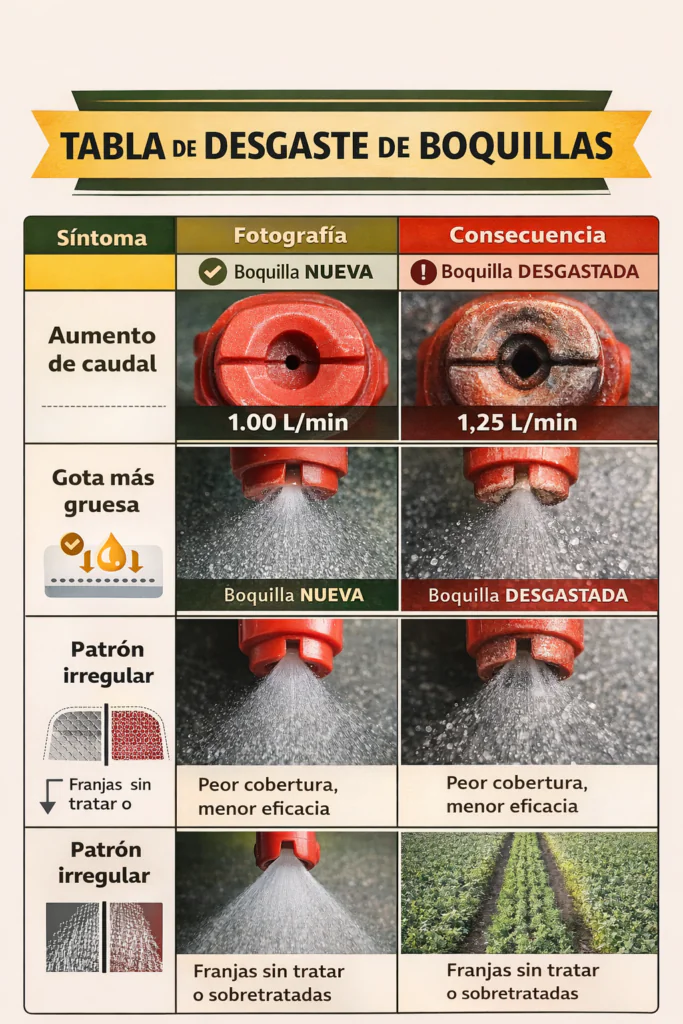

Las boquillas no mantienen su caudal nominal indefinidamente. El uso continuado provoca desgaste por abrasión. El desgaste es difícil de detectar visualmente pero tiene consecuencias medibles.
| Indicador | Descripción | Consecuencia |
|---|---|---|
| Cambio en el flujo | Aumenta a medida que el orificio se deteriora | En bombas de desplazamiento positivo, la presión disminuye |
| Aumento del tamaño de gota | Mayor flujo o menor presión | Menor superficie total de líquido, peor cobertura |
| Deterioro del patrón | Rayas, flujos irregulares, disminución del ángulo | Distribución no uniforme |
| Menor impacto | Disminución de la velocidad de aspersión | Penetración deficiente |
B. La Ley de la Presión
Para duplicar el caudal, la presión debe cuadruplicarse. La presión es para ajustes finos; los cambios drásticos requieren cambio de boquilla.
c. El límite del 10%
La norma ISO/DIS 10625 prohíbe variaciones superiores al 10% respecto al promedio de la barra para evitar concentraciones de hasta 4 veces la dosis recomendada.
c. El mito del velocímetro
El error más común en el campo es confiar en el velocímetro del tablero del tractor. En condiciones de suelo suelto o con humedad, el patinamiento de las ruedas puede marcar 12 km/h cuando la velocidad real sobre el terreno es de 10 km/h. Este error del 20% se traduce directamente en una subdosificación del producto.
Otro ejemplo, el operario cree que está aplicando 300 L/ha, pero en realidad está aplicando 210 L/ha porque la velocidad real es mayor que la estimada. Esta situación provoca subdosificación efectiva, fallos de control y selección de resistencias.
Ejemplo práctico de calibración en barras para cereal:
| Variable | Valor nominal | Valor real | Desviación |
|---|---|---|---|
| Caudal medio por boquilla | 1,20 L/min | 1,05 L/min | -12,5% |
| Velocidad de avance | 6,0 km/h | 7,2 km/h | +20% |
| Volumen resultante | 300 L/ha | 210 L/ha | -30% |
La desviación real supera el 30% del volumen previsto. Una desviación superior al 10% ya es técnicamente inaceptable y requiere ajustes inmediatos.
| Error en Velocidad | Consecuencia en el Cultivo | Impacto Económico |
| +10% (Vas más rápido) | Subdosificación: La plaga recibe una dosis subletal y genera resistencia. | Pérdida de rendimiento y necesidad de reaplicar (doble gasto). |
| -10% (Vas más lento) | Sobre-dosificación: Riesgo de fitotoxicidad (dañar el cultivo) y deriva por exceso. | Desperdicio de producto químico caro. |
| Irregular (Tirones) | Zonas «cebradas»: Franjas con mucha cobertura y franjas con nada. | Parches de malezas o focos de hongos que reinfestan el lote. |
5. Métodos de Calibración

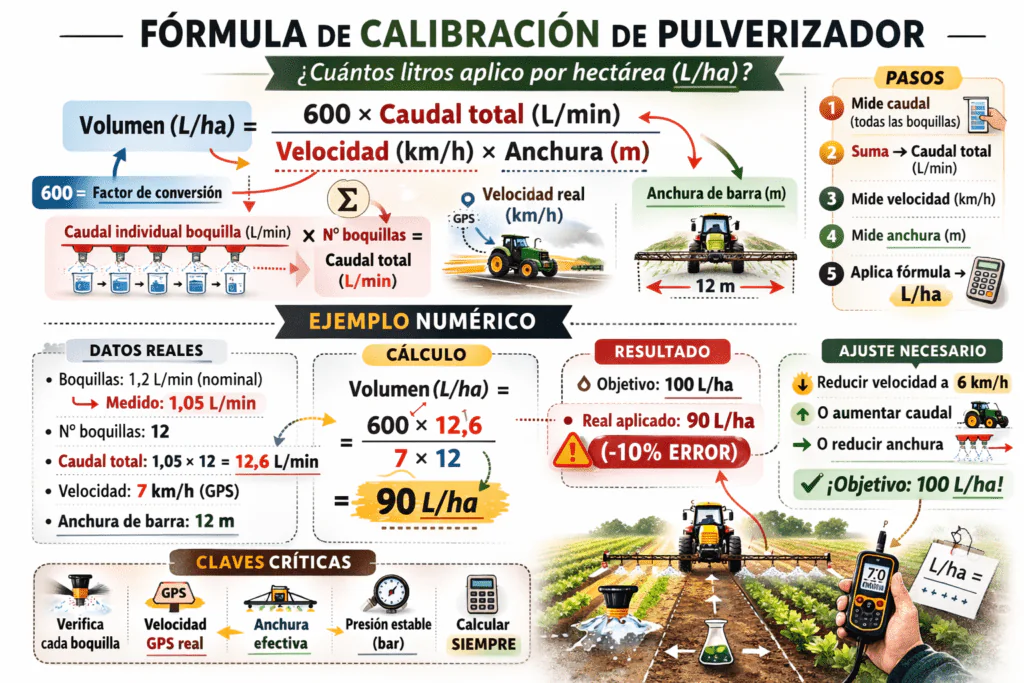

La ecuación fundamental de calibración
Esta ecuación permite sincronizar la mecánica del tractor (velocidad y anchura) con el caudal de las boquillas para garantizar que se aplique la dosis exacta que exige la etiqueta del producto. Su función es doble: primero, protege la rentabilidad de la explotación al eliminar el desperdicio de químicos caros y el sobrecoste de repetir tratamientos fallidos; y segundo, asegura la eficacia biológica, garantizando que la plaga reciba una dosis letal uniforme que evite la aparición de resistencias.
Fórmula para el Sistema Métrico:
Formula para el Sistema Imperial:
La publicación «Pesticide Sprayer Calibration Fundamentals» de Colorado State University Extension desarrolla en profundidad esta ecuación y proporciona ejemplos prácticos. Puedes consultarla en: Colorado State University Extension – Pesticide Sprayer Calibration Fundamentals
Se suelen utilizar tablas de Conversión Rápida de Velocidad. Estas tablas te permiten saber a qué velocidad debes conducir para alcanzar tu volumen objetivo según el caudal que están arrojando tus boquillas en ese momento. En resumen, es un «atajo» visual que evita hacer cálculos complicados en el campo y te ayuda a ajustar la velocidad correcta para que la dosis que aplicas sea la que realmente necesitas.
Sistema Métrico
Basado en un ancho de labor de 20 metros.
| Caudal Total (L/min) | 100 L/ha | 150 L/ha | 200 L/ha |
| 20 | 6.0 km/h | 4.0 km/h | 3.0 km/h |
| 40 | 12.0 km/h | 8.0 km/h | 6.0 km/h |
| 60 | 18.0 km/h | 12.0 km/h | 9.0 km/h |
| 80 | 24.0 km/h | 16.0 km/h | 12.0 km/h |
| 100 | 30.0 km/h | 20.0 km/h | 15.0 km/h |
Sistema Imperial
Basado en un ancho de labor de 60 pies.
| Caudal Total (GPM) | 10 GPA | 15 GPA | 20 GPA |
| 10 | 8.3 mph | 5.5 mph | 4.1 mph |
| 15 | 12.4 mph | 8.3 mph | 6.2 mph |
| 20 | 16.5 mph | 11.0 mph | 8.3 mph |
| 25 | 20.6 mph | 13.8 mph | 10.3 mph |
| 30 | 24.8 mph | 16.5 mph | 12.4 mp h |
Imagina que ya has medido el caudal total que dan tus boquillas (en litros por minuto) y sabes el volumen de caldo por hectárea que quieres aplicar (según la etiqueta del producto). La tabla te dice directamente a qué velocidad (km/h) debes conducir para lograr ese volumen con tu equipo.
La tabla que ves en el artículo se basa en un ejemplo con un ancho de labor de 20 metros.
- Filas (vertical): Muestran el Caudal Total que arroja tu pulverizador (por ejemplo, 40 L/min, 60 L/min).
- Columnas (horizontal): Muestran el Volumen Objetivo que deseas aplicar (por ejemplo, 100 L/ha, 150 L/ha).
- Celdas (el centro): Te dan la Velocidad necesaria en km/h.
Ejemplo práctico (con los datos de la tabla)
- Mides tu equipo: Tras calibrar, compruebas que el caudal total de tu barra es de 40 litros por minuto.
- Consultas la etiqueta: El producto recomienda aplicar 150 litros por hectárea.
- Buscas en la tabla:
- Buscas la fila de «40» L/min.
- Buscas la columna de «150» L/ha.
- El cruce te da el resultado: 8.0 km/h.
Conclusión: Para aplicar 150 L/ha con ese caudal (40 L/min) y un ancho de 20 m, debes conducir a 8 km/h.
La tabla simplifica la fórmula fundamental de calibración. Si, por ejemplo, tu caudal es mayor (80 L/min) y quieres aplicar el mismo volumen (150 L/ha), la tabla te dirá que vayas más rápido (16 km/h) para repartir ese caudal extra en una superficie mayor. Si el caudal es menor (20 L/min), te dirá que vayas más lento (4 km/h) para que caiga suficiente caldo.
El método práctico 1/128 de calibración (University of Maine)
Este método, desarrollado por la Universidad de Maine, permite una verificación extremadamente rápida en campo. Se basa en que 1 galón por acre (GPA) equivale aproximadamente a 1 onza líquida por 1/128 de acre.
Cómo ejecutarlo
Medir la distancia entre boquillas
Mide en pulgadas la distancia entre un pico y otro sobre el botalón (lo más común son 20 pulgadas).
Determinar la distancia de recorrido
Consulta la siguiente tabla o calcula la distancia que debes recorrer para cubrir 1/128 de acre según el ancho de tu boquilla:
| Espaciado entre boquillas (pulgadas) | Distancia a recorrer (pies) |
| 18″ | 227 pies |
| 20″ | 204 pies |
| 24″ | 170 pies |
| 30″ | 136 pies |
Medir el tiempo de avance
En el lote real, conduce el tractor a la velocidad y revoluciones que usarás para aplicar. Cronometra cuántos segundos tardas en recorrer esa distancia. Hazlo dos veces y promedia.
Recolectar el líquido
Con el tractor estacionado pero la bomba encendida a la presión de trabajo:
- Coloca una jarra graduada en onzas debajo de una boquilla.
- Abre el paso durante exactamente el mismo tiempo (segundos) que tardaste en recorrer la distancia en el paso anterior.
El resultado directo
Las onzas recolectadas = GPA (Galones por Acre).
Si recolectaste 15 onzas, tu aplicación es de 15 GPA.
¿Qué pasa si el número no es el que querías?
Si tu objetivo eran 15 GPA y el método te dio 12, tienes tres perillas para tocar (y aquí es donde la mayoría se equivoca):
- Presión: Súbela un poco (pero cuidado con generar gotas demasiado finas que se vuelen).
- Velocidad: Conduce un poco más lento (esto te dará más tiempo de descarga por metro cuadrado).
- Boquillas: Si la diferencia es mucha, cambia el color de la boquilla. No fuerces la presión fuera de su rango óptimo.
Tip Pro: Repite la recolección en al menos 3 boquillas (una en cada extremo y una al centro). Si hay una diferencia de más del 10% entre ellas, no calibres… ¡Limpia los filtros o cambia las boquillas!
Interpretación de resultados:
- Sistema Imperial: Las onzas recogidas = galones por acre (GPA)
- Sistema Métrico: Los mililitros recogidos × 0,01 = L/ha (aproximadamente)
Referencia completa: University of Maine Cooperative Extension. «Boom Sprayer Calibration» (Extensión Publication 2097e). Disponible en: extension.umaine.edu/publications/2097e/
Calibración de Pulverizadores de Mochila
- Marca 100 metros y cronometra cuánto tardas en recorrerlos a paso habitual.
- Detenido, bombea a presión constante y recoge el agua durante ese tiempo.
- Calcula: $a(Agua \ recogida \ en \ litros) \times (ancho \ de \ franja \ en \ metros) = L/hal.
Checklist: El Protocolo de la Aplicación Perfecta
Antes de cada jornada
- Leer la etiqueta: Es la ley. Verifica dosis y volumen de caldo.
- Inspección visual: Revisa mangueras y filtros buscando fugas.
- Verificar manómetro: Debe marcar «cero» en reposo.
Semanalmente (o cada 4 aplicaciones)
- Medir caudales: Individualmente con vaso graduado.
- Limpieza técnica: Usa solo cepillos suaves o aire comprimido. Nunca alambres.
Al inicio de temporada
- Medir velocidad real: En un tramo de 100m con tanque medio lleno.
- Fórmula: V Velocidad \ (km/h) = (100 / tiempo \ en \ segundos) \times 3.6s
❓ Preguntas Frecuentes sobre Calibración
Respuestas rápidas a las dudas más comunes de técnicos y agricultores.
Debes calibrar tu equipo en los siguientes momentos clave:
- Al inicio de cada temporada de cultivo.
- Después de cada 4 aplicaciones completas.
- Siempre que cambies algún componente: boquillas, mangueras, bombas o neumáticos.
- Si modificas la velocidad de trabajo o el tractor utilizado.
- Cuando cambies el tipo de producto fitosanitario o la dosis recomendada.
No esperes a que sea obligatorio; una calibración frecuente asegura ahorro y eficacia.
No hay un método visual fiable. La única forma precisa es medir el caudal con un vaso graduado y cronómetro. Sin embargo, algunas señales indirectas pueden alertarte:
- El patrón de pulverización se vuelve irregular o con «chorros».
- Aumenta la deriva sin haber cambiado la presión.
- La boquilla tiene más de 2-3 temporadas de uso (dependiendo del material).
Dato clave: Una boquilla de bronce puede desgastarse >10% en solo 50 horas de trabajo. Si no recuerdas cuándo las cambiaste, mídelas.
No siempre. Aumentar la presión genera gotas más finas que pueden derivar fácilmente y no alcanzar el objetivo. La presión debe ser la recomendada por el fabricante de la boquilla para el tipo de aplicación (insecticida, fungicida, herbicida).
Recuerda la regla física: para duplicar el caudal, necesitas cuadruplicar la presión. Usa la presión solo para ajustes finos (generalmente entre 2 y 5 bares, según la boquilla).
No. El velocímetro puede tener errores de hasta un 30% debido al patinaje de las ruedas, desgaste de neumáticos o condiciones del terreno. La única forma fiable es medir la velocidad real en el campo:
- Marca una distancia de 100 metros en el terreno.
- Recorre esa distancia a tu velocidad de trabajo (con el tanque medio lleno) y cronometra el tiempo.
- Calcula: Velocidad (km/h) = (100 m / tiempo en segundos) × 3.6.
Hazlo siempre que cambies de terreno o condiciones.
Nunca uses objetos metálicos (alfileres, alambres, cuchillos) para destapar una boquilla. Esto deforma el orificio calibrado y arruina la uniformidad. En su lugar:
- Usa un cepillo de cerdas suaves (los venden específicos para boquillas).
- Si está muy obstruida, sumérgela en agua limpia o detergente suave y luego cepilla.
- Utiliza aire comprimido para soplar restos.
Revisa también los filtros; deben limpiarse con agua a presión en sentido contrario al flujo.
Si tras medir todas las boquillas encuentras una o varias con caudal superior al 10% del promedio:
- Reemplázalas inmediatamente por otras del mismo tipo, material y ángulo.
- No intentes compensar bajando la presión, porque alterarás el tamaño de gota y la cobertura.
- Si muchas boquillas están desgastadas, considera cambiar todo el juego para mantener la uniformidad.
Recuerda que una boquilla desgastada puede estar aplicando hasta un 15-20% más de producto en su sector.
Sí, según el Real Decreto 1702/2011 todos los equipos de aplicación de fitosanitarios deben someterse a inspecciones obligatorias en estaciones autorizadas (ITEAF).
- Equipos nuevos o con menos de 5 años: inspección cada 5 años.
- Equipos con más de 10 años: inspección cada 3 años (los plazos pueden variar por comunidad autónoma).
No tener la ITEAF al día puede conllevar sanciones y la pérdida de ayudas PAC.
Varias organizaciones ofrecen formación:
- Chile: AFIPA (Asociación Nacional de Fabricantes e Importadores de Productos Fitosanitarios) imparte cursos de 16 horas sobre inspección y calibración.
- México: Busca asesores certificados ICCA (International Certified Crop Adviser) que incluyen la calibración en su programa.
- Centroamérica: Empresas como Rainbow Centroamérica ofrecen talleres y material divulgativo.
- Brasil/Cono Sur: Fabricantes como Stara y universidades agrarias publican guías y organizan días de campo.
También puedes consultar con los servicios de extensión agraria de tu país.
Documento de Trabajo: Hoja de Registro de Calibración
Se recomienda imprimir esta hoja y plastificarla para llevarla en la cabina del tractor.
Fecha: __________ Equipo: __________ Operario: __________
PASO 1: Verificación de Velocidad Real
- Distancia de prueba: 100 metros.
- Tiempo 1: ___ s | Tiempo 2: ___ s | Promedio: ___ s.
- Velocidad Real (km/h): $360 / \text{segundos promedio} = $ ______ km/h.
PASO 2: Control de Caudal por Boquilla (1 minuto a presión de trabajo)
Presión de prueba: ______ bar.
| Boquilla # | Caudal (ml/min) | Desviación (%)* | Estado (OK / Cambiar) |
| 1 | |||
| 2 | |||
| 3 | |||
| 4 | |||
| PROMEDIO | Max. 10% |
*Cálculo de Desviación: ((Caudal Boquilla−Promedio)/Promedio)×100
PASO 3: Checklist Crítico «Semáforo»
- [ ] Manómetro: ¿Marca «cero» sin presión? ¿La aguja es estable?
- [ ] Filtros: Limpios y sin roturas (Tanque, línea y boquillas).
- [ ] Agitación: ¿El retorno mueve el caldo vigorosamente?
- [ ] Antigoteo: ¿Las boquillas dejan de gotear al cerrar el paso?
